皮帶配料秤

功率：1.5-7.5KW

處理能力：1-8t/h

適用物料：塊狀、粉狀、顆粒狀

有機肥設備環保易操作,穩定,免費咨詢設備價格及建廠設計方案。

現在咨詢設備預約考察熱線：13938211006

產品介紹

電子皮帶秤

電子皮帶秤是一種智能化的數字式動態稱重顯示儀，由秤量框架、稱重傳感器、測速傳感器和顯示儀表等四大部件組成。其基本原理是物料重量通過稱量框架傳遞給稱重傳感器，變化為毫伏級電信號，再與測速傳感器的皮帶速度脈沖信號一起由顯示智能儀表處理后進行累加顯示，是自動配料系統中不可缺少的組成部分。

配料控制器不斷檢測秤架上物料的流量與儀表內的設定值之間的偏差值，經過儀表內軟件一系列復雜的計算與判斷，輸出PID電流信號到變頻調速執行設備從而調節皮帶的速度，改變下料或出料量的大小，使之與設定值趨于一致。原理圖如下圖所示：

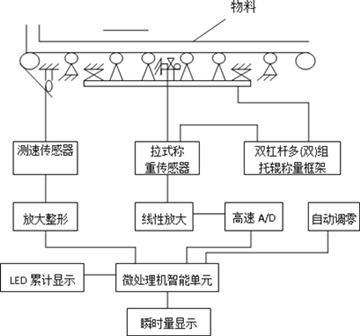

電子皮帶秤原理

1、高精度、高穩定性

2、內部電路選用進口高精度、低溫漂、低噪聲運算放大器和中大規模集成電路，結構簡單，性能可靠。

3、量化的標定方式使各種參數調節變得更為直觀方便，無需拉出機芯便可進入各種現場設定。

4、可靠的失電保護功能使各種參數既可方便的輸入，又無丟失的煩惱。

5、選用發光數碼管，顯示直觀，清晰醒目，無視差。

6、適應性強，可根據不同使用場合進行修改。

7、帶有輸出控制(0-10mA或4-20mA)。

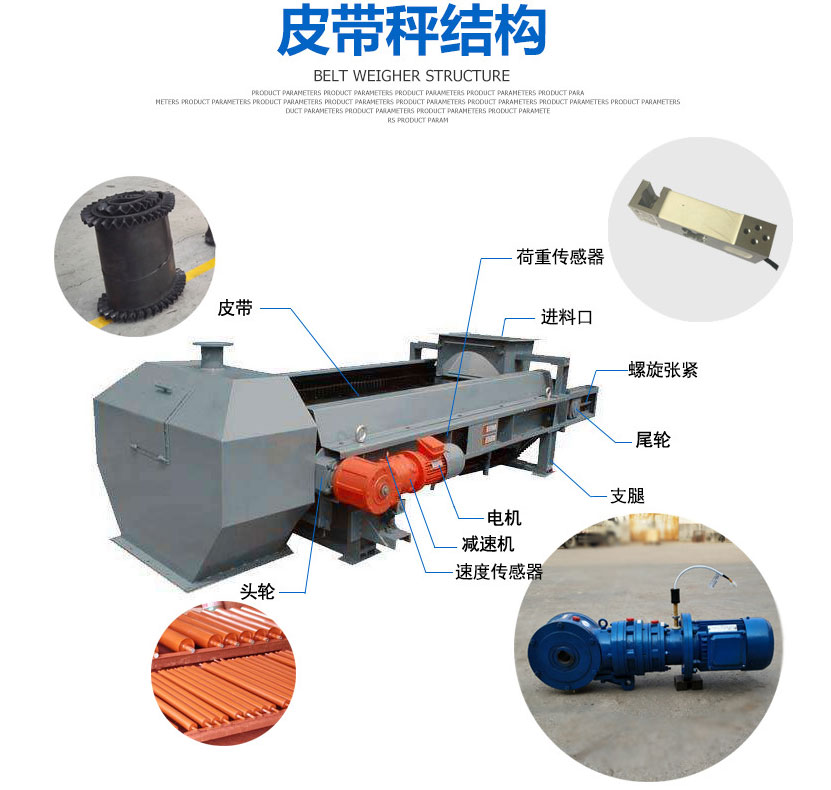

電子皮帶秤結構

規格型號	帶寬(mm)	流量范圍（m3/H)	計量精度
TDG05	500	0.05-6	優于0.5%
TDG06	650	0.5-10	優于0.5%
TDG08	800	2-30	優于0.5%
TDG10	1000	5-100	優于0.5%
TDG12	1200	10-200	優于0.5%
TDG14	1400	30-300	優于0.5%
TDG16	1600	50-500	優于0.5%
TDG18	1800	100-1000	優于0.5%
